地磅係統或軌道衡係統綜合防雷方案

概述

  地磅一般都處於暴露場合，因此，其應力部件（傳感器）、放大器和顯示設備等很容易遭受雷電的損害。大多數情況下，地磅的損壞都是由電阻或電容耦合瞬態過電壓造成的，所有引入顯示間的供電、信號線路以及室外與地磅的應力部件（傳感器）相連接的信號線及電源線都應安裝過電壓保護裝置。

實施計劃

防雷係統的設計應滿足以下原則：

1、              保護器不影響被保護設備的正常工作；

2、              雷擊產生衝擊波時，所采用的防護器件應有低阻抗，將衝擊電流直接導入大地而不產生危險的衝擊對地電位差；

3、              防護器件應有較高的承受衝擊能量的能力，並有規範的接地係統。

按照IEC1312-1～3規範，為保護你監控係統的設備，將需要保護的空間劃分為不同的防雷區（LPZ），根據各部分空間不同的LEMP（雷閃電磁脈衝）的嚴重程度和實際情況確立相應的防護等級，合理使用相應的防雷器。



實施措施

地磅係統作為精細電子傳感係統來講，在華南地區多雷雨季節時，常受到雷電波的破壞，而維修時間有時又太長，往往影響正常稱重工作，因此特設計如下地磅係統綜合防雷方案以解用戶之難。

防雷器選型注意事項

1、控製線入口安裝信號避雷器
       選擇這類避雷器型號時要注意參照下述技術參數，避雷器的反應動作時間小於1ns，限製電壓小於5—12伏，接入後對信號的衰減在時在0.1dB－0.5dB之間，防雷最大通流能力為5KA。

2、電源線處安裝電源避雷器

由於雷電衝擊波的主要能量集中在從工頻附近幾十赫茲到幾百赫茲的低端，所以雷電衝擊波能量就容易與工頻回路發生耦合、諧振，於是雷電衝擊波從電源線路進入電子設備的幾率要比從信號線中進入的幾率要高得多，據統計，約有80％的雷擊損壞電子設備的事故是由電源引入的，因此應特別加強係統中設備電源的防雷措施。所以選擇殘壓小，反應時間快的避雷器最好。

推薦避雷器產品（這些產品都在監控係統實踐中應用過，用戶反應很好。如東莞居岐震興集團地磅係統防雷等。）

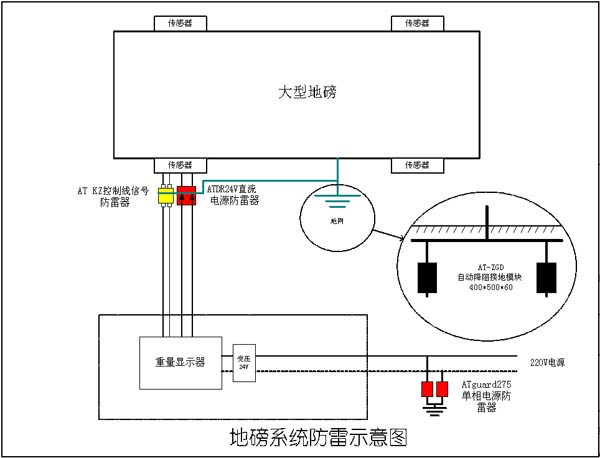

中心室：

1、  第一級防雷：由於室內電源線路受太大雷擊的機會較少，對於建築物，室內第一級電源防雷可省（若安裝： AT PORT-2P(100KA)單相電源避雷箱）；

2、  第二級防雷：中心室電源配電箱處加裝AOTEM公司的第二級AT T275/2P-C40(40KA)單相電源避雷箱保護全室內用電設備。

3、  第三級防雷：在傳感器處安裝AOTEM公司的第三級AT  24V電源防雷器，實現濾波精細保護設備，同時防止瞬間電壓波動功能。

4、  控製線信號線路防雷：在控製線上安裝AOTEM公司的AT KZ控製線信號避雷器；

地網：

接地地網：要求R≤4Ω，引下線16平方接地線+接地體。

接地體：是埋於地下與引下線入地相連接，雷擊電流由此發散到大地。通常用400×500×60CM自動降阻接地模塊AT-ZGD和AT 優化深打接地棒Φ20mm×4500mm（4.5米長)組成垂直接地體，再用40×4熱鍍鋅扁鋼銅鐵接頭連接引下線，以滿足國家防雷規範接地電阻R≤4Ω的要求。
